產品概述
YEH-EC150型電導率監測儀采用交流激勵電極法，通過施加恒定微弱的交變電場，測量溶液中的電導率。該儀表結構簡單，維護量小，不消耗試劑，廣泛應用于醫院用水、生活水和污水處理等領域，可對水中的電導率進行連續監測。
儀表采用LCD液晶顯示屏，智能型中文菜單操作，具備電流或電壓輸出功能，測量范圍自由設定，高低超限報警提示，以及兩組繼電器控制開關，電極標定方便。
工作原理
在線電導率監測儀基于物理學中的伏安原理。電極被施加恒定微弱的交變電場，在溶液中產生微弱電流，電流與電導率成正比。智能電導率監測儀表通過對監測到的交變電流進行采樣分析，得到電導率（EC）數據。該方法無需試劑，維護量小，測量精度高。
技術特性
- （1）工作電壓：AC 220V±10%、50/60Hz
- （2）彩色液晶屏幕
- （3）RS485通訊（modbus協議，9600，8，1，N）
- （4）4-20mA恒流變送輸出
- （5）高、低越限報警繼電器

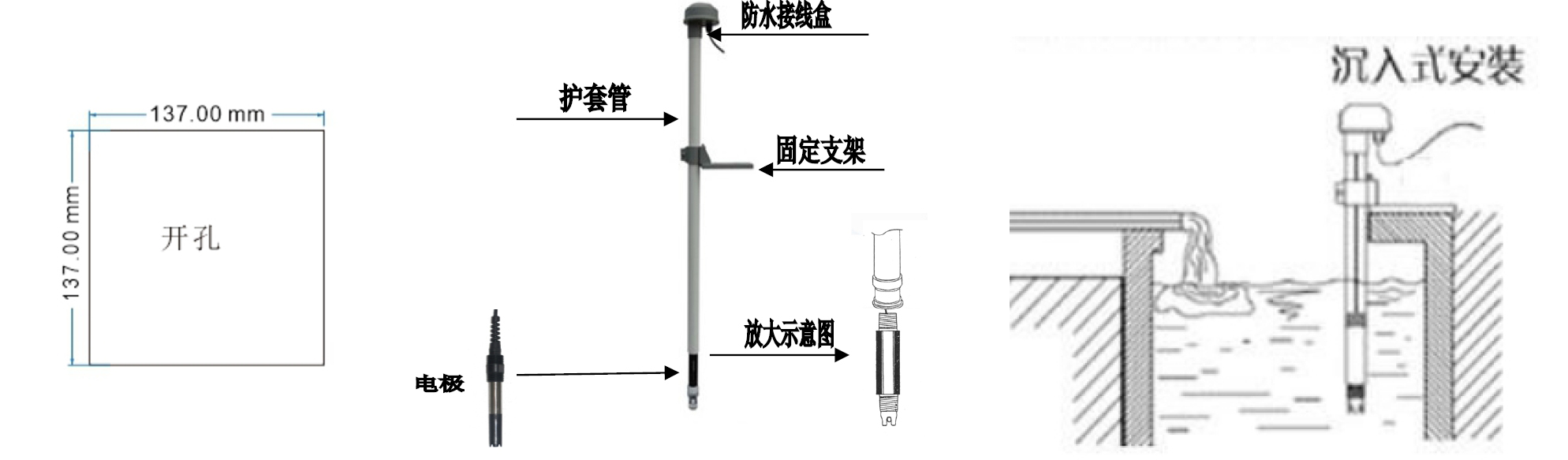

- （6）儀表尺寸：140*140*120mm，開孔尺寸：137*137mm
- （7）重量：0.9Kg
- （8）防護等級：IP65
- （9）多路傳感器接入顯示功能
安裝調試
主機安裝
儀表應安裝在清潔、干燥、通風良好、無震動的位置，周?chē)鷳?yīng)無腐蝕性氣體。
電極安裝
將電纜線從護套管中穿過，電極螺紋與護套管的螺紋連接（使用防水膠布進行防水處理）。兩根護套管之間的連接必須防水，防止溶液滲透入護套管內腐蝕電纜線。護套管頂部用黑色防水橡膠帽蓋住，防止雨水從頂部進入。
使用方法
（1）顯示
將表頭220V電源接好，并接上傳感器探頭，即可顯示傳感器的數值。
（2）4-20mA輸出
在儀表設置菜單的“遠傳設置”里輸入4-20mA對應的量程值，即可在電流輸出端子得到對應的4-20mA變送電流。
（3）報警輸出
在儀表設置菜單的“DO輸出設置”里輸入高低越限報警值，越限時報警端子閉合。
維護保養
儀表一般不需要日常維護，如出現故障可與本公司聯系，在公司技術人員指導下進行調修。電導率水質監測儀如用戶無校驗條件或需要維修請聯系生產廠商。
傳感器使用維護請注意以下幾點：
- （1）電導率校準：探頭放在電導率標液中，持續保持10分鐘不移動探頭，進入探頭標定的EC標定。
- （2）傳感器維護非常簡單，僅當讀數出現異常時需進行維護。將傳感器從污水中取出，用細砂紙將電極的鉑金表面的氧化物擦除，露出電極的光亮表面。
-
