詳細說明：

衷心感謝您選購本公司YEH-Z-CJ型超聲波液位差計，燁立是專業生產超聲波液位計廠家，而且超聲波液位儀價格優惠，量大從優！本儀器包含多項自研的專利技術，擁有全新的信號處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫、防爆等各種領域。本儀器可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

YEH-Z-CJ型超聲波液位差計具有如下特點：
l 穩定可靠
我們在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件，幾乎可以直接替代國外進口儀表。
l 專利技術
專利的聲波智能技術軟件可進行智能化回波分析，無需任
何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
l 精度高
我公司擁有的聲波智能專利技術，使YEH-Z-CJ型超聲波液位差計的精度大大提高，液位精度達到0.3％。
l 故障率低、易安裝、易維護
本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊自主選擇。
l 多種防護
儀表的防護等級：主機IP65、探頭IP68；所有的輸入、輸出線均具有防雷、防短路的保護功能。

1、技術指標及選型代碼
1、型    號：      YEH-Z-CJ
2、測量范圍： 5m、10m、15m、20m、25m
3、盲    區： 0.25m～0.6m
4、測距精度： 0.3%
5、壓    力： 4個大氣壓以下
6、儀表顯示：自帶LCD顯示液位和液位差值
7、模擬輸出： 2路4～20mA
8、繼電器輸出：4路繼電器
9、數字輸出： RS485、Modbus協議或定制協議
10、供電電壓：   DC24V和AC220V，防雷裝置內置
11、環境溫度：－20℃ ～＋60℃
12、防護等級：主機IP65、探頭IP65、IP68
13、探頭螺紋： G2（或非標定制）

2、儀表安裝方式
儀表安裝：在需安裝儀表的地方固定L型支架，用螺絲將液位儀固定在支架上。

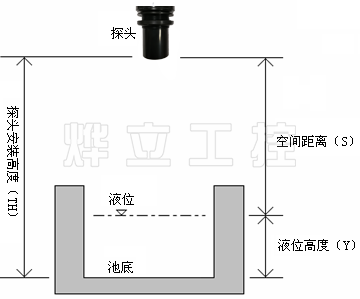

超聲波液位差計安裝示意圖

2.1 儀表安裝原則
1）換能器發射面到zui低液位的距離，應小于選購儀表的量程。
2）換能器發射面到zui高液位的距離，應大于選購儀表的盲區。
3）換能器的發射面應該與液體表面保持平行。
4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。
5）若池壁或罐壁不光滑，超聲波液位差計儀表需離開池壁或罐壁0.5m以上。
6）若換能器發射面到zui高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。
2.3 安裝注意事項
1）儀表外殼zui好與大地可靠相連。
2）電線、電纜保護管，要注意防止積水過多。
3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，zui好在儀表的進出線端另外安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，zui好在液位儀周圍加設防高、低溫裝置。

3.實物圖展示：
